BH型標準伸縮焊接式萬向聯軸器
發布于：2014/1/23
隸屬于：聯軸器

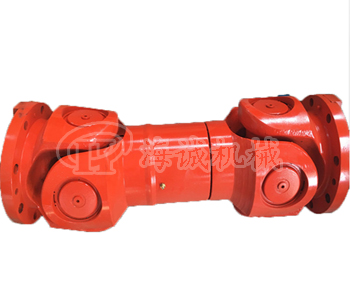

SWC-BH型萬向聯軸器 特點及應用場合：聯接兩個不同軸線的軸系傳動，不能緩沖、減振，采用整體叉頭結構，軸承固定不用螺栓，避免了螺栓松動斷裂，便于維修，延長使用壽命，可靠性高，承載能力大、傾角大，可在β≤5°～25°工況下工作。適用于軋鋼機械、起重運輸、工程機械、石油機械及其他重型機械，為滿足不同安裝型式要求，有七種結構型式：
BH型--標準伸縮焊接型；
BF型--標準伸縮法蘭型；
DH型--短伸縮焊接型；
CH型--長伸縮焊接型；
WH型--無伸縮焊接型；
WF型--無伸縮法蘭型；
WD型--無伸縮短型；

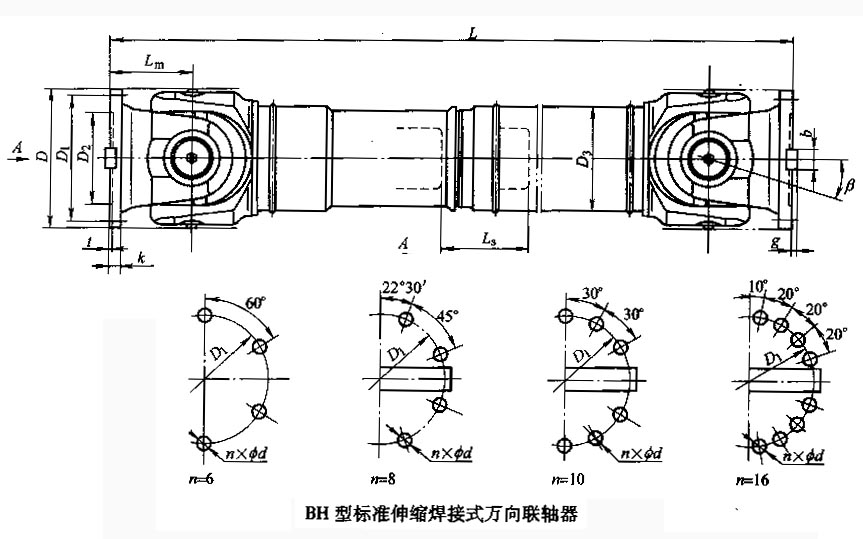

| SWC-BH型十字軸式萬向聯軸器基本參數和主要尺寸 mm |
|
型號 |
回轉
直徑
D |
公稱轉矩
Tn
kN.m |
疲勞轉矩
Tf
kN.m |
軸線折角
β |
伸縮量 |
尺寸mm |
轉動貫量kg.m2 |
質量 kg |
|
Ls |
Lmin |
D3 |
Lmin |
每增長
100mm |
Lmin |
每增長
100mm |
|
SWC100BH |
100 |
1.25 |
0.63 |
≤25 |
55 |
390 |
60 |
0.0044 |
0.00019 |
6.10 |
0.35 |
|
SWC120BH |
120 |
2.5 |
1.25 |
≤25 |
80 |
485 |
70 |
0.0109 |
0.00044 |
10.8 |
0.55 |
|
SWC150BH |
150 |
5 |
2.5 |
≤25 |
80 |
590 |
89 |
0.0423 |
0.00157 |
24.5 |
0.85 |
|
SWC180BH |
180 |
12.5 |
6.3 |
≤25 |
100 |
810 |
114 |
0.1750 |
0.0070 |
70.0 |
2.8 |
|
SWC225BH |
225 |
40 |
20 |
≤15 |
140 |
920 |
152 |
0.5380 |
0.0234 |
122 |
4.9 |
|
SWC250BH |
250 |
63 |
31.5 |
≤15 |
140 |
1035 |
168 |
0.9660 |
0.0277 |
172 |
5.3 |
|
SWC285BH |
285 |
90 |
45 |
≤15 |
140 |
1190 |
194 |
2.0110 |
0.0510 |
263 |
6.3 |
|
SWC315BH |
315 |
125 |
63 |
≤15 |
140 |
1315 |
219 |
3.6050 |
0.0795 |
382 |
8.0 |
|
SWC350BH |
350 |
180 |
90 |
≤15 |
150 |
1410 |
267 |
7.0530 |
0.2219 |
582 |
15.0 |
|
SWC390BH |
390 |
250 |
125 |
≤15 |
170 |
1590 |
267 |
12.164 |
0.2219 |
738 |
15.0 |
|
SWC440BH |
440 |
355 |
180 |
≤15 |
190 |
1875 |
325 |
21.420 |
0.4744 |
1190 |
21.7 |
|
SWC490BH |
490 |
500 |
250 |
≤15 |
190 |
1985 |
325 |
32.860 |
0.4744 |
1452 |
21.7 |
|
SWC550BH |
550 |
710 |
355 |
≤15 |
240 |
2300 |
426 |
68.920 |
1.3570 |
2380 |
34 | |
