LTZ型帶制動輪彈性套聯軸器

發布于：2014/1/23 隸屬于：聯軸器

TLL(LTZ)彈性套聯軸器特點及應用場合：具有一定補償兩軸線相對偏移和減振、緩沖性能，結構簡單，制造容易，不需潤滑，維修方便，徑向尺寸較大，適用于安裝底座剛性好，對中精度較高，沖擊載荷不大，對減振要求不高的軸系傳動，適用范圍廣泛，是我國最早通用標準聯軸器。不適用于高速和低速重載工況條件。

TL型--基本型；

TLL型--帶制動輪型；

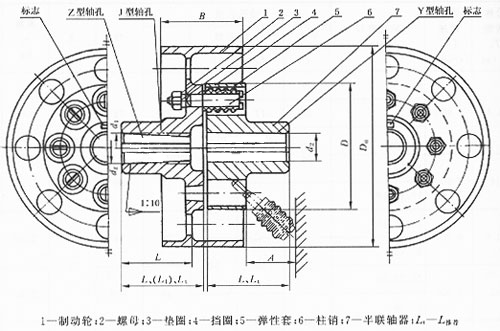

TLL(LTZ)彈性套柱銷聯軸器基本性能參數和主要尺寸:(GB/T 4323-84<2002>)mm

型號	公稱扭矩 Tn N.m	許用轉速 r/min	軸孔直徑 d₁d₂ d_z	軸孔配合長度			D₀	D	B	S	A	重量 kg	轉動慣量 kg.m²
				Y型	J J₁ Z型
				L	L₁	L
TLL1 (LTZ5)	125	3800	25 28	62	44	62	200	130	85	5	45	8.3	0.05
			30 32 35	82	60	82
TLL2 (LTZ6)	250	3000	32 35 38				250	160	105	5		15.3	0.15
			40 42	112	84	112
TLL3 (LTZ7)	500	2400	40 42 45 48				315	190	132	6		30	0.45
TLL4 (LTZ8)	710	2400	45 48 50 55 56					224		6	65	39.6	0.5
			60 63	142	107	142
TLL5 (LTZ9)	1000	2400	50 55 56	112	84			250	168	6	65	47	1.26
			60 63 65 70	142	107	142
TLL6 (LTZ10)	2000	1900	63 65 70 71 75				400	315		8	80	92.6	1.63
			80 85 90 95	172	132	172
TLL7 (LTZ11)	4000	1500	80 85 90 95				500	400	210	10	100	127.3	4.04
			100 110	212	167	212
TLL8 (LTZ12)	8000	1200	100 110 120 125				630	475	265	12	130	304.3	15
			130	252	202	252
TLL9 (LTZ13)	16000	1000	120 125	212	167	212	710	600	298	14	180	576.8	33
			130 140 150	252	202	252
			160 170	302	242	302
