GIICLZ型鼓形齒式聯軸器

發布于：2014/1/23 隸屬于：聯軸器

GIICLZ型鼓形齒式聯軸器 特點及應用場合：具有少量軸線偏移補償性能，不能緩沖、減振。外形尺寸小，理論上傳遞轉矩大，需要潤滑、密封，但噪聲較大、價格貴，用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線，如冶金機械、重型機械等。不適用于高速、高精度的軸系傳動，起動頻繁、正反轉多變的工況不宜采用。

GICL型--基本型(寬型)；

GIICL型--基本型(窄型)；

GICLZ型--中間軸型(寬型)；

GIICLZ型--中間軸型(窄型)；

GICL、GIICL型,用于兩軸端直接聯接；

GICLZ、GILZ型，用于兩軸長距離聯接；

GCLD型--電機軸伸型，用于電機軸伸聯接；

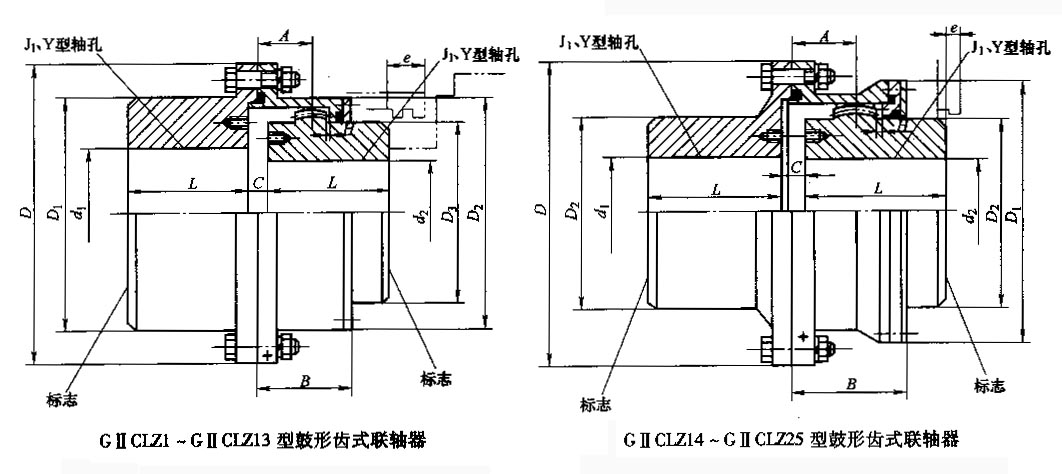

GⅡCLZ型鼓形齒式聯軸器的參數和主要尺寸：(JB/T 8854.2-2001) mm

上一個產品：CL型齒式聯軸器

下一個產品：CL型齒式聯軸器

同類產品

蘇公網安備 32110102321207號

收縮

銷售熱線
13276159933
在線業務咨詢
0511-85788529
技術支持客服
0511-85019680
旺旺在線咨詢

型號	公稱轉矩Tn kN.m	許用轉速[n] r/min	軸孔直徑 d₁,d₂	軸孔長度L		D	D₁	D₂	D₃	C	H	A	B	轉動 慣量 kg.㎡	潤滑脂用量 ml	質量 kg
型號	公稱轉矩Tn kN.m	許用轉速[n] r/min	軸孔直徑 d₁,d₂	Y	J₁	D	D₁	D₂	D₃	C	H	A	B	轉動 慣量 kg.㎡	潤滑脂用量 ml	質量 kg
GⅡCLZ1	0.4	4000	16,18,19	42	—	103	71	71	50	8	2	18	38	0.004	31	5.7
			20,22,24	52	38									0.0038
			25,28	62	44									0.004
			30,32,35,38^*	82	60									0.005
			40^,42^,45^,48^,50^*	112	84									0.007
GⅡCLZ2	0.71	4000	20,22,24	52	—	115	83	83	60	8	2	21	44	0.0068	42	9.2
			25,28	62	44									0.0063
			30,32,35,38	82	60									0.007
			40^,42^,45^,48^,50^,55^,56^*	112	84									0.008
			60^*	142	107									0.01
GⅡCLZ3	1.12	4000	22,24	52	—	127	95	95	75	8	2	22	45	0.009	42	12.5
			25,28	62	44									0.011
			30,32,35,38	82	60									0.011
			40,42,45,48,50,55,56	112	84									0.0133
			60^,63^,65^,70^	142	107									0.0168
GⅡCLZ4	1.8	4000	38	82	60	149	116	116	90	8	2	24.5	49	0.0213	53	19.4
			40,42,45,48,50,55,56	12	84									0.0225
			60,63,65,70^,71^,75^*	142	107									0.039
			80^*	172	132									0.0488
GⅡCLZ5	3.15	4000	40,42,45,48,50,55,56	112	84	167	134	134	105	10	2.5	27.5	54	0.044	77	28.5
			60,63,65,70,71,75	142	107									0.0518
			80^,85^,90^*	172	132									0.0625
GⅡCLZ6	5	4000	45,48,50,55,56	112	84	187	153	153	125	10	2.5	28	55	0.075	91	36.2
			60,63,65,70,71,75	142	107									0.089
			80,85,90,95^*	172	132									0.1043
			100^,(105)^	212	167									0.1065
GⅡCLZ7	7.1	3750	50,55,56	112	84	204	170	170	140	10	2.5	30	59	0.1145	108	54.3
			60,63,65,70,71,75	142	107									0.1335
			80,85,90,95	172	132									0.157
			100^,(105)^, 110,(105)^*	212	167									0.1898
GⅡCLZ8	10	3300	55,56	112	84	230	186	186	155	12	3	33.5	71	0.184	161	67.4
			60,63,65,70,71,75	142	107									0.215
			80,85,90,95	172	132									0.249
			100,110,(110),120^,125^	212	167									0.297
GⅡCLZ9	16	3000	60,63,65,70,71,75	142	107	256	212	212	180	12	3	34.5	73	0.358	184	104.4
			80,85,90,95	172	132									0.415
			100,110,,120,125	212	167									0.499
			130,(135),140^,150^	252	202									0.575
GⅡCLZ10	22.4	2650	65,70,71,75	142	107	287	239	239	200	14	3.5	39	82	0.58	276	133.5
			80,85,90,95	172	132									0.6725
			100,110,,120,125	212	167									0.8025
			130,140,150	252	202									0.935
GⅡCLZ11	35.5	2350	110,,120,125	212	167	325	250	276	235	14	3.5	40.5	85	1.223	322	193
			130,140,150	252	202									1.41
			160,170,(175)	302	242									1.625
GⅡCLZ12	50	2100	130,140,150	252	202	362	286	313	270	16	4	44.5	95	2.39	404	290
			160,170,180	302	242									2.763
			190,200	352	282									3.093
GⅡCLZ13	71	1850	150	252	202	412	322	350	300	18	4.5	49	104	3.93	585	370
			160,170,180,(185)	302	242									4.535
			190,200,220,(225)	352	282									6.34
GⅡCLZ14	112	1650	170,180,(185)	302	242	462	420	335	—	22	5.5	86	148	6.9	1600	509
			190,200,220,	352	282									7.675
			240,250	410	330									8.6
GⅡCLZ15	180	1500	190,200,220,	352	282	512	465	380	—	22	5.5	91	158	12.425	2100	566
GⅡCLZ16	250	1300	220,	352	282	580	522	430	—	28	7	105	177	21.2	2500	974
			240,250,260	410	330									23.125
			280,300,320	470	380									26.35
GⅡCLZ17	355	1200	250,260	410	330	644	582	490	—	28	7	99	182	28.825	2700	1465
			280,(290),300,320	470	380									43.25
			340,360,(365)	550	450									49.5
GⅡCLZ18	500	1050	280,(295),300,320	470	380	726	658	540	—	28	8	111	215	69.5	3900	2160
			340,360,380	550	450									78.75
			400	650	540									90.5
GⅡCLZ19	710	950	300,320	470	380	818	748	630	—	32	9	116	220	122.5
