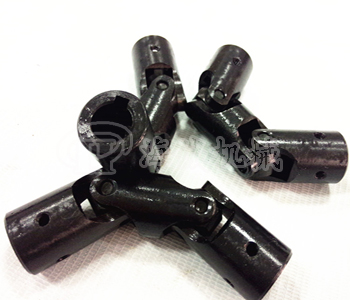

WS/WSD小型萬向軸的參數及主要尺寸：(JB/T 5901-91) mm
|
型號 |
公稱扭矩 N.m |
d |
D |
L2 |
L3 |
L4 |
L |
f |
w |
轉動慣量kg.m2 | ||||||
|
WSD型 |
WS型 | |||||||||||||||
|
Y |
J1 |
Y |
J1 |
Y |
J1 |
Y型 |
J1型 |
Y型 |
J1型 | |||||||
|
WSD1
WS1 |
11.2 |
8 |
16 |
60 |
- |
80 |
- |
20 |
20 |
- |
8 |
8 |
0.06 |
- |
0.08 |
- |
|
9 |
10 | |||||||||||||||
|
10 |
66 |
60 |
86 |
80 |
25 |
22 |
10 |
0.05 |
0.07 | |||||||
|
WSD2
WS2 |
22.4 |
10 |
20 |
70 |
64 |
96 |
90 |
26 |
0.10 |
0.09 |
0.15 |
0.15 | ||||
|
11 | ||||||||||||||||
|
12 |
84 |
74 |
110 |
100 |
32 |
27 |
12 |
12 | ||||||||
|
WSD3
WS3 |
45 |
12 |
25 |
90 |
80 |
122 |
112 |
32 |
0.17 |
0.15 |
0.24 |
0.22 | ||||
|
14 |
14 |
14 | ||||||||||||||
|
WSD4
WS4 |
71 |
16 |
32 |
116 |
82 |
154 |
130 |
38 |
42 |
30 |
16 |
16 |
0.39 |
0.32 |
0.56 |
0.49 |
|
18 |
18 |
18 | ||||||||||||||
|
WSD5
WS5 |
140 |
10 |
40 |
144 |
116 |
192 |
164 |
48 |
0.72 |
0.59 |
1.04 |
0.91 | ||||
|
20 |
52 |
38 |
20 |
20 | ||||||||||||
|
22 |
22 |
22 | ||||||||||||||
|
WSD6
WS6 |
280 |
24 |
50 |
152 |
124 |
210 |
182 |
58 |
52 |
38 |
25 |
24 |
1.28 |
1.03 |
1.89 |
1.64 |
|
25 |
172 |
136 |
330 |
194 |
62 |
44 |
25 | |||||||||
|
28 |
25 | |||||||||||||||
|
WSD7
WS7 |
560 |
30 |
60 |
226 |
182 |
296 |
252 |
70 |
82 |
60 |
30 |
30 |
2.82 |
2.31 |
3.9 |
3.38 |
|
32 | ||||||||||||||||
|
35 |
35 |
- | ||||||||||||||
|
WSD8
WS8 |
1120 |
38 |
75 |
240 |
196 |
332 |
288 |
92 |
40 |
5.03 |
4.41 |
7.25 |
6.63 | |||
|
40 |
300 |
244 |
392 |
336 |
112 |
84 | ||||||||||
|
42 | ||||||||||||||||
