GICL型鼓型齒式聯軸器
發布于:2016/11/28
隸屬于:齒式聯軸器
GICL型鼓型齒式聯軸器 特點及應用場合:具有少量軸線偏移補償性能,不能緩沖、減振。外形尺寸小,理論上傳遞轉矩大,需要潤滑、密封,精度低時噪聲較大、工藝性差、價格貴。彈性聯軸器能代替時,應盡量不選用齒式聯軸器,用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線,如冶金機械、重型機械等。精度低時不適用于高速、高精度的軸系傳動,起動頻繁、正反轉多變的工況不宜采用。
WG型--基本型;
WGP型--帶制動盤型,適用于與點盤式制動器配套;
WGZ型--帶制動輪型,適用于與瓦塊式制動器配套;
WGT型--接中間套型,適用于兩軸長距離聯接,許用轉速[n]取決于中間套的長度和質量,并應驗算臨界轉速;
WGC型--垂直安裝型,用于聯接垂直的兩軸線軸系傳動;
I型--密封端蓋為分離型,齒間距較大,可以允許較大的徑向位移,可與Y、J1、Z1型軸伸聯接;
II型--密封端蓋為整體型,齒間距小,相對允許徑向位移小,結構緊湊,轉動慣量小,可與Y、J1型軸伸聯接;
GICL型--基本型(寬型);
GIICL型--基本型(窄型);
GICLZ型--中間軸型(寬型);
GIICLZ型--中間軸型(窄型);
GICL、GIICL型,用于兩軸端直接聯接;
GICLZ、GILZ型,用于兩軸長距離聯接;
GCLD型--電機軸伸型,用于電機軸伸聯接;

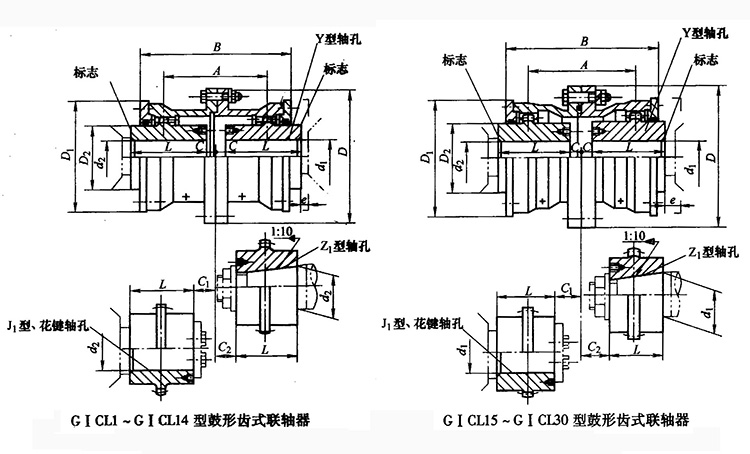

GICL鼓形齒式聯軸器基本參數和重要尺寸:(JB/T 8854.3-2001) mm
型號 |
公稱扭矩Tn/N.m |
軸孔直徑 |
軸孔長度 |
D |
D1 |
A |
C |
C1 |
C2 |
重量Kg |
Y |
Z1,J1 |
d1,d2,dz |
L |
GICL1 |
630 |
16,18,19 |
42 |
- |
125 |
95 |
75 |
20 |
- |
- |
5.9 |
20,22,24 |
52 |
38 |
- |
24 |
25,28 |
62 |
44 |
10 |
- |
19 |
30,32,35,38 |
82 |
60 |
2.5 |
15 |
22 |
GICL2 |
1120 |
25,28 |
62 |
44 |
144 |
120 |
88 |
10.5 |
- |
29 |
9.7 |
30,32,35,38 |
82 |
60 |
12.5 |
30 |
40,42,45,48 |
112 |
84 |
2.5 |
13.5 |
28 |
GICL3 |
2240 |
30,32,35,38 |
82 |
60 |
174 |
140 |
106 |
3 |
24.5 |
25 |
17.2 |
40,42,45,48,50,55,56 |
112 |
84 |
17 |
28 |
60 |
142 |
107 |
35 |
GICL4 |
3600 |
32,35,38 |
82 |
60 |
196 |
165 |
125.5 |
14 |
37 |
32 |
24.9 |
40,42,45,48,50,55,56 |
112 |
84 |
28 |
60,63,65,70 |
142 |
107 |
3 |
17 |
35 |
GICL5 |
5000 |
40,42,45,48,50,55,56 |
112 |
84 |
224 |
183 |
142 |
3 |
25 |
28 |
38 |
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
80 |
172 |
132 |
22 |
43 |
GICL6 |
7100 |
48 50 55 56 |
112 |
84 |
241 |
200 |
160 |
6 |
35 |
35 |
48.2 |
60 63 65 70 71 75 |
142 |
107 |
20 |
35 |
80 85 90 |
172 |
132 |
4 |
22 |
43 |
GICL7 |
10000 |
60 63 65 70 71 75 |
142 |
107 |
260 |
230 |
180 |
4 |
35 |
35 |
68.9 |
80 85 90 95 |
172 |
132 |
22 |
43 |
100 |
212 |
167 |
48 |
GICL8 |
14000 |
65 70 71 75 |
142 |
107 |
282 |
245 |
193 |
5 |
35 |
35 |
83.3 |
80 85 90 95 |
172 |
132 |
22 |
43 |
100 110 |
212 |
167 |
48 |
GICL9 |
18000 |
70 71 75 |
142 |
107 |
314 |
270 |
208 |
10 |
45 |
45 |
110 |
80 85 90 95 |
172 |
132 |
100 110 120 125 |
212 |
167 |
5 |
22 |
43 |
49 |
GICL10 |
31500 |
80 85 90 95 |
172 |
132 |
346 |
300 |
249 |
5 |
43 |
43 |
157 |
100 110 120 125 |
212 |
167 |
22 |
49 |
130 140 |
