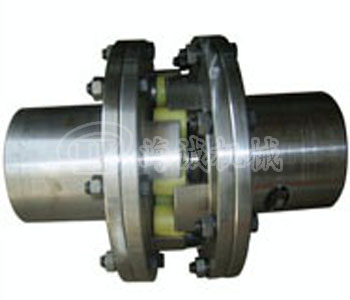

LMS型梅花彈性聯軸器

發布于：2014/1/23 隸屬于：梅花聯軸器

MLS(LMS)梅花彈性聯軸器 特點及應用場合：具有補償兩軸相對偏移、減振、緩沖性能、徑向尺寸小，結構簡單、不用潤滑、承載能力較高，維護方使、更換彈性元件需軸向移動 (MLS型除外)，適用于聯接同軸線，起動頻繁，正反轉變化，中速、中等轉矩傳動軸系和要求工作可靠性高的工作部位。不適用于重載、低速及軸向尺寸受艱制，更換彈性元件后兩軸對中困難的部位。

ML型--基本型；

MLL-II型--分體式制動輪型；

MLL-I型--整體式制動輪型；

MLZ型--單法蘭盤；

MLS型--雙法蘭盤；

MLS 型梅花形彈性聯軸器基本參數和主要尺寸（GB/T5272-2002）mm

型號	公稱扭矩 Tn N.m		許用轉速 r/min	軸孔直徑 d₁ d₂ d_z	軸孔長度			L₀	D	D₀	D₁	S	彈性件型號	轉動慣量 kg.m²	質量 kg
	彈性硬件(H_A)
	a	b			Y型	J₁ Z型	L_推薦
	≥85	≥94			L
MLS1 (LMS1)	25	45	8500	12 14	32	27	35	86	50	90	40	2	MT1	0.1	2.05
				16 18 19	42	30
				20 22 24	52	38
(LMS2)	50	100	7600	16 18 19	42	30	38	95	60	100	45	2	LM2	0.12	2.55
				20 22 24	52	38
				25 28	62	44
MLS2 (LMS3)	100	200	6900	20 22 24	52	38	40	103	70	110	50	2.5	MT2	0.3	3.75
				25 28	62	44
				30 32	82	60
MLS3 (LMS4)	140	280	6000	22 24	52	38	45	114	85	125	60	3	MT3	0.57	5.15
				25 28	62	44
				30 32 35 38	82	60
MLS4 (LMS5)	250	400	5000	25 28	62	44	50	127	105	150	65	3.5	MT4	0.94	6.03
				30 32 35 38	82	60
				40 42	112	84
MLS5 (LMS6)	400	710	4100	30 32 35 38	82	60	55	143	125	185	75	4	MT5	2.4	9.35
				40 42 45 48	112	84
MLS6 (LMS7)	630	1120	3600	35* 38*	82	60	60	159	145	205	85	4.5	MT6	5.41	16.7
				4042 45 48 50 55	112	107
MLS7 (LMS8)	1120	2240	3100	45* 48* 50* 55*	112	84	70	181	170	240	100	5.5	MT7	11	25
				60 63 65	142	107
MLS8 (LMS9)	1800	3550	2700	50* 55*	112	84	80	208	200	270	120	6.5	MT8	21.3	37
				60 63 65 70 71 75	142	107
MLS9 (LMS10)	2800	5600	2500	60* 63* 65* 70 71 75	142	107	90	230	230	305	150	7.5	MT9	37.9	52
				80 85 90 95	172	132
MLS10 (LM11)	4500	9000	2200	70* 71* 75*	142	107	100	260	260	350	180	7.5	MT10	76.9	80
				80 85* 90 95	172	132
				100 110	212	167
MLS11 (LMS12)	6300	12500	1900	80* 85* 90* 95*	172	132	115	297	300	400	200	8.5	MT11	149	115
				100 110 120	212	167
MLS12 (LMS13)	11200	20000	1500	90* 95*	172	132	125	323	360	460	225	9	MT12	370	210
				100110120125	212	167
				130	252	202
MLS13 (LMS14)	12500	25000	1500	100110120125	212	167	135	333	400	500	250	9	MT13	550	260
